首頁| 序號 | 攪拌器型式 | 常用尺寸 | 常用運轉條件及粘度 范圍 |
流動狀態 | 適用范圍 | 備注 |
| 108 | KS | DJ/D=0.9-0.98 | μ＜105cp n=1～100rpm V=1～5m/s |
不同高度上的水平環向流.如為折葉或角鋼型葉可增加槳葉附近的渦流.層流狀態操作。 | 中高粘度液的混合、傳熱或反應等過程 | 橢圓底 |
| 109 | KS1 | 錐底為90° | ||||
| 110 | KS2 | 錐底為120° | ||||
| 111 | MS | |||||
| 112 | TS | 搪玻璃專用 | ||||
| 113 | MKS | 低速旋轉時沿壁面能得到大的剪切力可防止沉降及壁面附著，底面形狀貼合橢圓形罐與中間的底軸承 | ||||
| 114 | MDS | 螺帶和框式組合 | ||||
| 115、116 | TKS、FSS | 效能同框式，對中等粘度的混合、溶解更適合 | ||||
| 117 | BKS | 板框上開孔可變 |

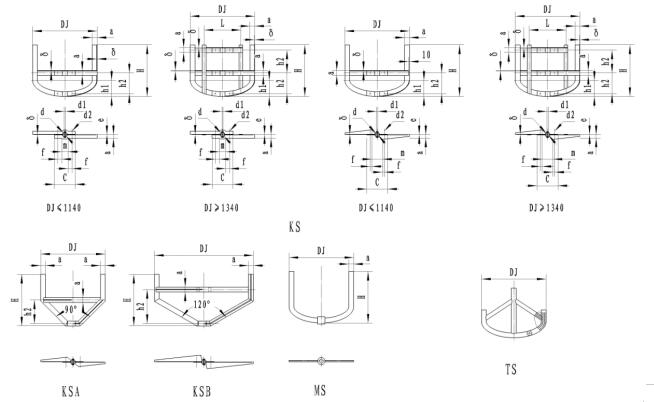

框、錨式攪拌器
108、橢圓底框式KS 109、直錐底框式KS1 110、純錐底框式KS2
111、錨式MS 112、搪玻璃專用錨式TS
框式錨式攪拌器主要尺寸
| 碳鋼、不銹鋼 | 碳鋼 | 不銹鋼 | 重量 | ||||||||||||||||||
| DJ | d | H | d1 | h1 | h2 | l | e | m | f | N/n≤ | a | δ | c | d2 | a | δ | b | c | f1 | d2 | 碳鋼/不銹鋼 |
| 470 470 |
30 40 |
370 370 |
M8 M12 |
117 117 |
165 165 |
- - |
3 3 |
90 100 |
25 35 |
0.012 0.020 |
36 36 |
3 4 |
170 210 |
M8 M12 |
36 36 |
3 4 |
36 36 |
130 140 |
- - |
M8 M12 |
3.5/3.5 4.5/4.5 |
| 570 570 |
30 40 |
450 450 |
M8 M12 |
142 142 |
200 200 |
- - |
3 3 |
90 100 |
25 35 |
0.012 0.038 |
40 40 |
3 4 |
170 210 |
M8 M12 |
40 40 |
3 4 |
40 40 |
130 140 |
- - |
M8 M12 |
5/5 7.5/7.5 |
| 660 660 |
40 50 |
520 520 |
M12 M16 |
165 165 |
240 240 |
- - |
3 5 |
100 120 |
35 35 |
0.038 0.069 |
50 50 |
3 4 |
210 240 |
M12 M16 |
50 50 |
3 4 |
50 50 |
140 170 |
- - |
M12 M16 |
7/7 10/10 |
| 760 760 |
40 50 |
600 600 |
M12 M16 |
190 190 |
275 275 |
- - |
3 5 |
100 120 |
35 35 |
0.047 0.088 |
50 50 |
4 5 |
210 240 |
M12 M16 |
50 50 |
4 5 |
50 50 |
140 170 |
- - |
M12 M16 |
10/12 13/14 |
| 850 850 |
50 65 |
680 680 |
M16 M16 |
212 212 |
310 310 |
- - |
5 7 |
120 140 |
35 40 |
0.088 0.160 |
63 63 |
4 5 |
240 270 |
M16 M16 |
63 63 |
4 5 |
63 63 |
170 190 |
- - |
M16 M16 |
14/14 18/18 |
| 950 950 |
50 65 |
760 760 |
M16 M16 |
237 237 |
350 350 |
- - |
5 7 |
120 140 |
35 40 |
0.088 0.160 |
63 63 |
4 5 |
240 270 |
M16 M16 |
63 63 |
4 5 |
63 63 |
170 190 |
- - |
M12 M16 |
16/16 18/20 |
| 1140 1140 |
50 65 |
910 910 |
M16 M16 |
285 285 |
420 420 |
- - |
5 7 |
120 140 |
35 40 |
0.088 0.160 |
70 70 |
4 5 |
240 270 |
M16 M16 |
70 70 |
4 5 |
70 70 |
170 190 |
- - |
M12 M16 |
26/26 32/32 |
| 1340 1340 1340 |
50 65 80 |
1070 1070 1070 |
M16 M16 M18 |
335 335 335 |
460 450 450 |
670 670 670 |
5 7 7 |
120 140 170 |
50 50 50 |
0.088 0.250 0.470 |
80 80 80 |
5 5 6 |
270 290 330 |
M16 M16 M18 |
90 90 90 |
8 8 10 |
25 35 35 |
190 280 310 |
60 60 60 |
M12 M12 M12 |
50/52 50/55 62/69 |
| 1530 1530 1530 |
50 65 80 |
1220 1220 1220 |
M16 M16 M18 |
382 382 382 |
510 510 510 |
770 770 770 |
5 7 7 |
120 140 170 |
50 50 50 |
0.088 0.250 0.470 |
90 90 90 |
6 6 6 |
270 290 330 |
M16 M16 M16 |
100 100 100 |
8 10 10 |
25 35 45 |
270 290 320 |
60 60 60 |
M12 M12 M12 |
71/71 73/85 77/89 |
| 1730 1730 1730 |
65 80 95 |
1380 1380 1380 |
M16 M18 M22 |
432 432 432 |
580 580 580 |
870 870 870 |
7 7 7 |
140 170 200 |
70 70 70 |
0.250 0.470 0.815 |
100 100 100 |
6 6 7 |
330 370 400 |
M16 M18 M22 |
120 120 120 |
10 12 12 |
35 45 50 |
330 360 390 |
80 80 80 |
M16 M16 M16 |
88/105 96/125 113/135 |
| 1920 1920 1920 |
65 80 95 |
1530 1530 1530 |
M16 M18 M22 |
480 480 480 |
640 640 640 |
960 960 960 |
7 7 7 |
140 170 200 |
70 70 70 |
0.250 0.470 0.800 |
110 110 110 |
7 7 7 |
330 370 400 |
M16 M18 M22 |
130 130 130 |
10 12 12 |
35 45 50 |
330 360 390 |
80 80 80 |
M16 M16 M16 |
125/150 132/182 138/195 |
| 2120 2120 2120 |
80 95 110 |
1690 1690 1690 |
M18 M18 M22 |
530 530 530 |
710 710 710 |
1060 1060 1060 |
7 7 9 |
170 200 230 |
70 70 70 |
0.470 0.800 1.060 |
125 125 125 |
8 8 8 |
370 400 440 |
M18 M22 M22 |
150 150 150 |
12 12 14 |
45 50 60 |
360 390 420 |
100 100 100 |
M16 M16 M16 |
184/220 191/228 194/266 |
| 2320 2320 2320 |
80 95 110 |
1850 1850 1850 |
M18 M18 M22 |
580 580 580 |
780 780 780 |
1160 1160 1160 |
7 7 9 |
170 200 230 |
70 70 70 |
0.470 0.815 1.040 |
140 140 140 |
10 10 10 |
370 400 440 |
M18 M22 M22 |
160 160 160 |
10 12 14 |
45 50 60 |
360 390 420 |
110 110 110 |
M16 M16 M16 |
270/324 277/385 281/435 |
| 2520 2520 2520 |
80 95 110 |
2010 2010 2010 |
M18 M18 M22 |
630 630 630 |
840 840 840 |
1260 1260 1260 |
7 7 9 |
170 200 230 |
70 70 70 |
0.470 0.850 1.100 |
160 160 160 |
10 10 10 |
370 400 440 |
M18 M22 M22 |
180 180 180 |
10 12 14 |
45 50 60 |
360 390 420 |
130 130 130 |
M16 M16 M16 |
336/403 341/484 350/564 |

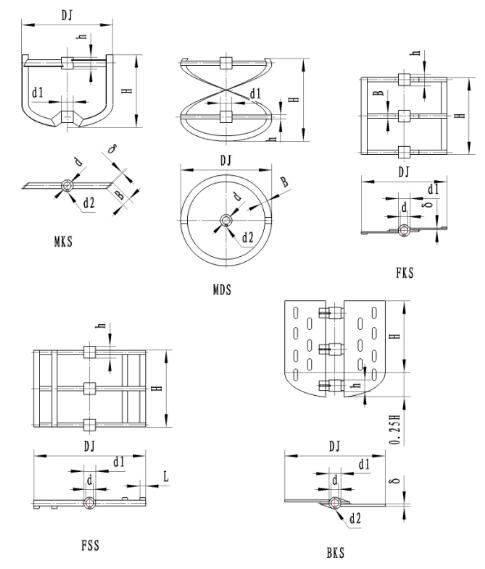

特殊框式攪拌器
113、錨框式MKS 114、錨帶式MDS 115、方框式FKS
116、方柵式FSS 117、板框式BKS
特殊框錨式攪拌器主要參數
| DJ | d | d1 | h | H | B | δ | d2 | L | 重量 | ||||
| MKS | MDS | FKS | FSS | BKS | |||||||||
| 500 | 50 | 85 | 85 | 500 | 50 | 8 | M8 | 30 | 11.24 | 16.81 | 15.29 | 14.25 | 17.7 |
| 560 | 55 | 90 | 90 | 560 | 56 | 8 | M8 | 30 | 13.52 | 19.90 | 18.31 | 16.08 | 21.8 |
| 630 | 60 | 100 | 100 | 630 | 63 | 10 | M10 | 40 | 20.36 | 28.80 | 27.43 | 25.79 | 31.3 |
| 710 | 65 | 105 | 105 | 710 | 71 | 10 | M10 | 40 | 25.05 | 37.07 | 33.62 | 29.66 | 38.2 |
| 800 | 70 | 110 | 110 | 800 | 80 | 12 | M10 | 50 | 33.88 | 48.55 | 44.78 | 37.39 | 53.2 |
| 900 | 75 | 120 | 120 | 900 | 90 | 12 | M10 | 50 | 43.50 | 64.00 | 57.62 | 45.07 | 67.4 |
| 1000 | 80 | 130 | 130 | 1000 | 100 | 12 | M12 | 60 | 54.52 | 79.99 | 72.36 | 60.01 | 85.3 |
| 1120 | 85 | 140 | 140 | 1120 | 112 | 14 | M12 | 60 | 76.55 | 107.4 | 101.0 | 70.96 | 116 |
| 1250 | 90 | 150 | 150 | 1250 | 125 | 14 | M12 | 70 | 95.39 | 137.1 | 125.9 | 106.7 | 144 |
| 1400 | 100 | 160 | 160 | 1400 | 140 | 14 | M12 | 70 | 117.0 | 168.4 | 154.0 | 120.9 | 178 |
| 1600 | 110 | 180 | 180 | 1600 | 160 | 16 | M16 | 80 | 173.7 | 237.9 | 228.4 | 166.5 | 259 |
| 1800 | 120 | 190 | 190 | 1800 | 180 | 16 | M16 | 80 | 213.6 | 296.9 | 279.7 | 187.5 | 318 |
| 2000 | 130 | 200 | 200 | 2000 | 200 | 16 | M16 | 90 | 257.9 | 354.1 | 366.6 | 225.8 | 383 |
| 2240 | 140 | 210 | 210 | 2240 | 220 | 18 | M16 | 90 | 450.8 | 481.4 | 252.4 | 542.07 | 515 |
| 2500 | 150 | 220 | 220 | 2500 | 250 | 18 | M20 | 100 | 423.5 | 579.8 | 547.0 | 346.7 | 628 |
| 2800 | 160 | 240 | 240 | 2800 | 270 | 18 | M20 | 100 | 537.8 | 746.4 | 696.0 | 412.4 | 794 |
| 3150 | 170 | 250 | 250 | 3150 | 300 | 20 | M20 | 120 | 726.5 | 983.7 | 934.1 | 525.5 | 1075 |
| 3550 | 180 | 260 | 260 | 3550 | 330 | 20 | M20 | 140 | 904.1 | 1267 | 1158 | 661.1 | 1340 |
